3DVEM — Register

El módulo 3DVEM — Register resuelve el registro, la alineación o la orientación relativa (traslación y rotación), de nubes de puntos, nubes de puntos y modelos 3D, así como de modelos 3D, todos ellos escalados, a partir de un número suficiente de entidades homólogas identificadas en diversos formatos ASCII.

Las entidades homólogas podrán ser centros de dianas y esferas, entre otras, así como puntos naturales o puntos extraídos a partir de modelos digitales. La numeración de las entidades es en principio aleatoria, ya que el programa establece las homologías de manera automática, y compensa el registro indirecto mediante mínimos cuadrados o con estimadores robustos, en función de la opción que seleccione el usuario.

Ventajas del programa 3DVEM — Register:

  • Facilidad de resolución de procesos de registro: nube a nube, nube a superficie o superficie a superficie.
  • Solución del ajuste mínimo cuadrática o mediante estimadores robustos (método danés y mínima suma) para detectar errores groseros.
  • Listado completo de errores y de precisiones en la determinación de los parámetros.
  • Importación y exportación de nubes de puntos y de modelos 3D en múltiples formatos (ASC, TXT, PTS, PTX, LAS, FLS, FWS, OBJ, WRL, DXF, etc.).
  • Mejora los resultados hasta 10 veces, utilizando los mismos observables.
  • Versatilidad de uso de datos LiDAR: objeto cercano, terrestre, aéreo, etc.

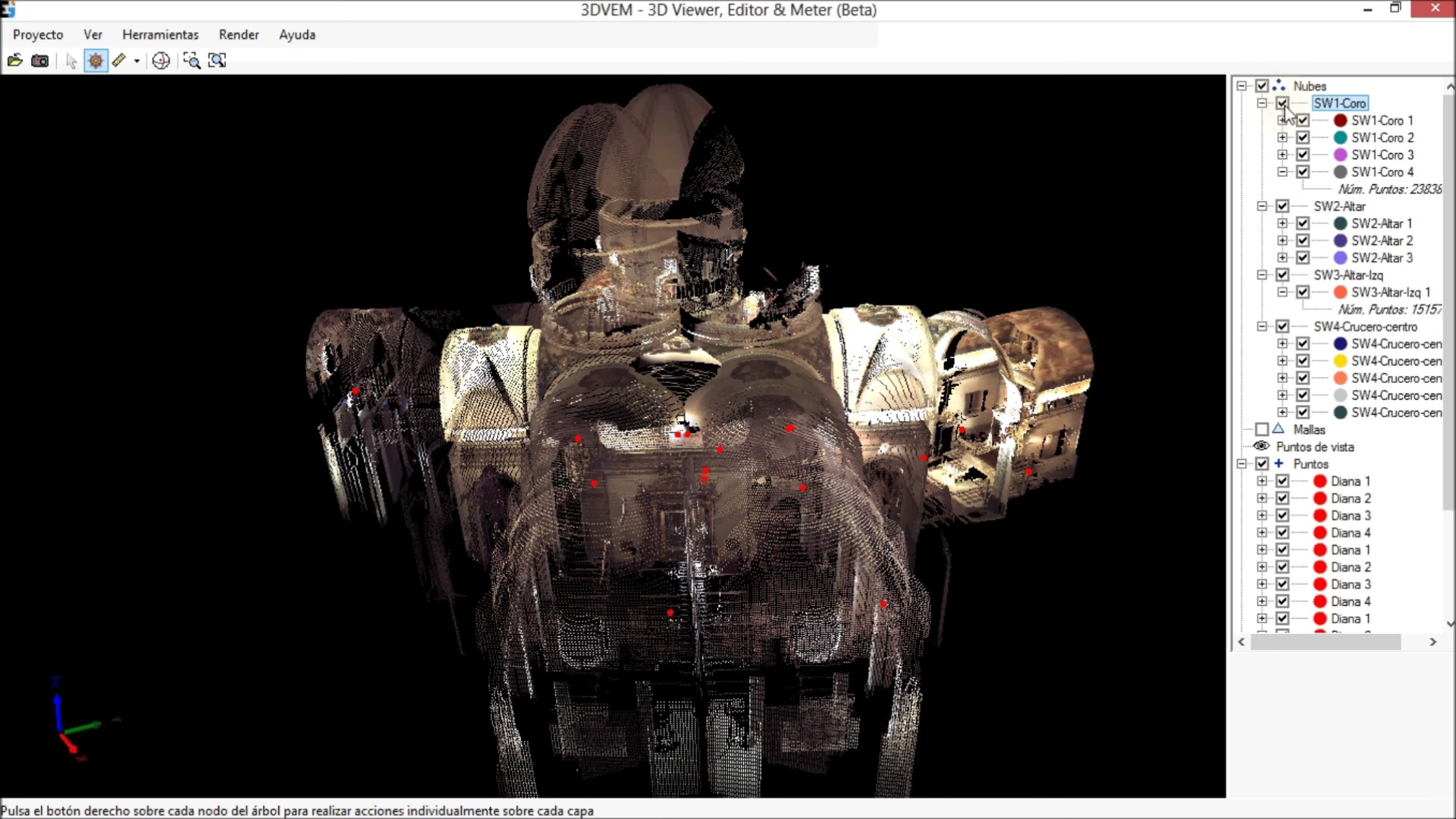

  • Nubes de puntos del interior de una Iglesia sin alinear.

    Nubes de puntos después de realizar el registro en en 3DVEM — Register.

    Registro de nubes de puntos en 3DVEM — Register.

    Importación de un fichero DXF. El fichero CAD se estructura en capas: nubes de puntos, estaciones y dianas.

    Si quieres, puedes consultar algunos de los tutoriales disponibles:

  • DEMO 1: Importar ficheros .PTS (de Leica Geosystems) con dianas no numeradas, y realiza todo el proceso de registro, explicando las distintas fases, incluido la generación de informes, análisis de errores, generación de visualizaciones 3D en VRML y DXF, así como la exportación de los datos.
  • DEMO 2: Registro rápido y sencillo con 17 escaneados FARO Focus3D y esferas.
  • DEMO 3: Asociación de coordenadas de esferas/dianas/puntos 3D a ficheros de datos LiDAR (nubes de puntos o modelos 3D) sin puntos para realizar el registro.
  • Manual de iniciación en 5 pasos

  • Descarga la demo del programa 3DVEM — Register

    Para realizar un seguimiento del software, le pedimos rellene el siguiente formulario y en breve recibirá un enlace en su correo que le permitirá descargar el software 3DVEM - Register en versión Demo.
